REPRESENTACIÓN DEL ESPACIO GEOGRÁFICO (PRIMER AÑO) SA-29

Tema	Representación del espacio geográfico	Área curricular	Ciencias Sociales
Sesión	N.° 29	Docente	Lic. Carmen Guadalupe Vásquez León
Grado	Primer año de secundaria A y B	Bimestre	II

Distintas formas de representar el mundo

1.    Los mapas. Son representaciones planas de una parte o de la totalidad de la superficie terrestre. Es una representación, es decir no es la realidad exacta.

La representación plana de la Tierra tiene una importante dificultad; la Tierra es un ovoide, abultada en el centro y achatada en los polos). Esta dificultad se resolvió con largos años de trabajo, a través de las proyecciones cartográficas.

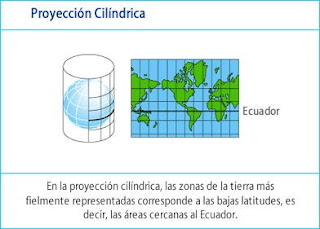

Existen tres tipos básicos de proyecciones: la cilíndrica, la cónica y la cenital o azimutal.



Ninguna de las representaciones de la Tierra es exacta. Por lo tanto, se utilizarán los distintos tipos de proyecciones, dependiendo del objetivo que se persiga. Por ejemplo, si quiero representar de mejor forma mi país tal vez la proyección azimutal será la adecuada más que la cónica.

Los mapas siguen siendo un método de extraordinaria importancia para representar a la Tierra, establecer límites, conocer la dimensión de los continentes y de los países, apreciar la distribución de los océanos y los climas, entre muchas otras cosas.

Componentes de los mapas

·       Escala. En palabras simples, la escala de los mapas es el número de veces en que estos son “achicados” para representar la realidad. Puesto que, si te has dado cuenta, una foto tuya difícilmente es de tamaño natural, y muestra solo una parte de ti. ¿Te imaginas las dificultades que tendríamos si los mapas fueran de tamaño natural?

§  La escala es una proporción matemática entre el tamaño real y el representado en el mapa.

§  La escala es el número de veces que la realidad ha sido reducida.

§  La escala quiere decir que un centímetro del mapa equivale a 100 000 centímetros de la realidad.

Como habitualmente no nos referimos a las distancias en centímetros, las escalas se convierten a kilómetros. Por lo tanto, una escala 1:100.000 significa que 1 cm del mapa (en el papel) corresponde a 1 km de la realidad.

La escala también puede representarse gráficamente a través de una barra graduada que nos proporciona la misma información.

·       Título. Hay algunos mapas que lo poseen. El título es el nombre de lo que quiere representar el mapa. Por lo general, se encuentra en el centro superior del mapa y nos sitúa sobre la información que nos quiere entregar el mapa.

Por ejemplo: Mapa de la delincuencia de La Libertad, es un mapa que nos proporcionará información acerca de los lugares más peligrosos de la ciudad.

·       Leyenda o simbología. Es un recuadro por lo general ubicado al lado derecho de los mapas. Este recuadro explica cada uno de los símbolos, colores, líneas, figuras utilizados en los mapas para representar la realidad.

·        Orientación. Es importante indicar en un mapa donde está el norte, la mayoría de los mapas están orientados con el norte hacia arriba en la página.

La orientación se indica con un símbolo: una flecha o una rosa de los vientos que apunte hacia el norte.

·        Las coordenadas. Nos permiten localizar un punto mediante un conjunto de líneas imaginarias que se cortan. Los meridianos y paralelos de la Tierra son líneas habitualmente utilizadas para este fin, construyendo la llamada red geográfica.

Clases de mapas

·       Mapas topográficos. Representa de forma exacta y detallada, aspectos físicos en un espacio geográfico (relieve, ríos, etc.) y aspectos que reflejan la creación humana (puentes, carreteras etc.).

·       Mapas temáticos. Muestran información sobre aspectos concretos ligados al medio natural o humano. Pueden ser mapas geológicos, mapas climáticos, mapas políticos, etc.

2.    El plano

Es un dibujo que representa un lugar visto desde arriba. Ese lugar puede ser una habitación, una casa, una localidad. Se utiliza para para situarnos y orientarnos correctamente.

En el plano de la localidad se representan los elementos físicos que hay en ella, por ejemplo, los edificios, calles, plazas.

Cada elemento se representa por un símbolo. Se suelen utilizar diferentes colores y símbolos para representar las calles, casas, árboles. El significado de estos colores y símbolos que se utilizan se explican en la leyenda.

Cada plano debe llevar una escala y unos símbolos.

La escala expresa el número de veces que un elemento ha sido reducido para representarlo en el plano.

Los símbolos nos indican los lugares representados. Estos símbolos se llaman signos convencionales porque son aceptados por todas las personas y significan siempre lo mismo.

Para elaborar mapas y planos, los cartógrafos usan la información que brindan las fotografías aéreas y las imágenes satelitales.

Las fotografías aéreas se toman con cámaras que se colocan en aviones. Con las fotos como modelos, en un papel o en una computadora se trazan las cuadras o manzanas, se agregan los nombres de las calles y los demás elementos que se quieran agregar o mostrar en un plano urbano.

Las imágenes satelitales son tomadas por satélites que están equipados con cámaras que toman fotografías desde el espacio. Las imágenes que envían son analizadas por los cartógrafos para elaborar los planos y los mapas.

Actividades:

AS: En base a lo leído elabora un esquema del tema.

RL: Completa la ficha de trabajo.

FC: Define con tus propias palabras los conceptos: Plano, mapas y satélite

Elaboran una línea caligráfica creativamente.

FP: Formula un sabías que…

Metacognición:

-        ¿Qué estrategias usaste para comprender el tema y recordarlo?
